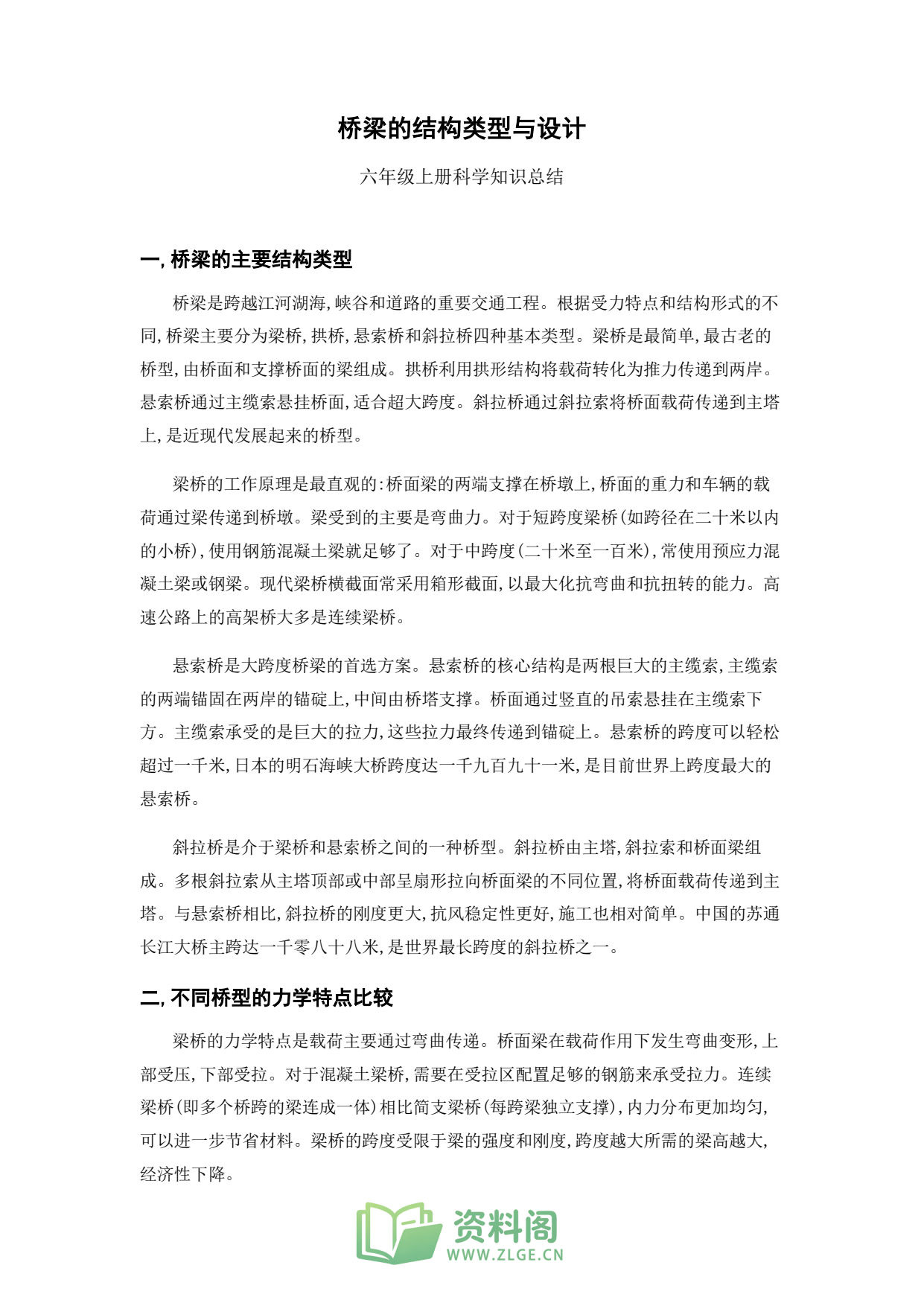

桥梁的结构类型与设计

六年级上册科学知识总结

一,桥梁的主要结构类型

桥梁是跨越江河湖海,峡谷和道路的重要交通工程。根据受力特点和结构形式的不同,桥梁主要分为梁桥,拱桥,悬索桥和斜拉桥四种基本类型。梁桥是最简单,最古老的桥型,由桥面和支撑桥面的梁组成。拱桥利用拱形结构将载荷转化为推力传递到两岸。悬索桥通过主缆索悬挂桥面,适合超大跨度。斜拉桥通过斜拉索将桥面载荷传递到主塔上,是近现代发展起来的桥型。

梁桥的工作原理是最直观的:桥面梁的两端支撑在桥墩上,桥面的重力和车辆的载荷通过梁传递到桥墩。梁受到的主要是弯曲力。对于短跨度梁桥(如跨径在二十米以内的小桥),使用钢筋混凝土梁就足够了。对于中跨度(二十米至一百米),常使用预应力混凝土梁或钢梁。现代梁桥横截面常采用箱形截面,以最大化抗弯曲和抗扭转的能力。高速公路上的高架桥大多是连续梁桥。
